當前位置：首頁 > 產品中心 > 調節閥 > 電動調節閥 > 電動套筒調節閥-ZRSM
產品型號：廠商性質：更新時間：2024-08-09訪 問 量：228相關文章
ZRSM電動套筒調節閥因?yàn)槠浞€(wěn)定性好,、維護簡單而廣泛應用，可設計成平衡式消除了閥瓣上的大部分靜態不平衡力,，并有一定的阻尼作用,，可以減小流體流動引發振動，能用于壓差相對較大的場合,。
ZRSM電動套筒調節閥,，接受調節儀表傳來的直流電流信號，控制閥門開度,，使被控參數保持在給定值,。電動套筒調節閥廣泛應用于電力、冶金,、化工,、石油、輕紡,、制藥,、造紙等工業部門的生產自動化控制。
ZRSM電動套筒調節閥,，接受信號為4-20mA.DC或1-5V.DC,，使用溫度范圍由-20~450℃,其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合,；電動套筒調節閥適用于壓差較大且泄漏量稍大的場合,。另可選擇多彈簧氣動簿膜執行機構組合成氣動薄膜單座調節閥。
閥體部分：
| 閥體型式： | 直通鑄造球型閥 |
| 公稱通徑： | DN20 ,、25 ,、32 、40 、50 ,、65 ,、80 、100 ,、200 |
| 公稱壓力： | PN 1.6,、2.5、4.0,、6.4,、10.0Mpa |
| ANSI 150、300,、 600Lb | |
| JIS 10K,、20K、30K,、40K | |
| 連接方式： | 法蘭：FF,、RF、RTJ,、等 |
| 螺紋：（適用于 1”以下） | |
| 焊接：SW,、BW | |
| 法蘭距： | 符合IEC 534 |
| 閥蓋形式： | 標準型、加長型（散熱,、低溫,、波紋管密封） |
| 填 料： | V型聚四氟乙烯、柔性石墨填料等 |
| 密封墊： | 金屬夾石墨密封墊,、聚四氟乙烯墊 |
| 執行機構： | 氣動：多彈簧執行機構 ,、單彈簧執行機構 |
| 電動：3810L系列 、PSL系列 |
閥內部件：
| 閥芯型式： | 窗口式套筒 |
| 流量特性： | 等百分比,、線性 ,、快開 |
| 內件材質： | 標準材質組合及使用溫度、壓力范圍請參閱附錄 |
表1．可提供的用戶選擇
| 閥體 | 型式 | 直通 | 閥蓋 | 型式 | 標準,、加長型 |
| 材質 | WCB,、WC9、304,、316等 | 材質 | WCB,、WC9、304,、316等 | ||
| 閥芯 | 特性 | 直線,、等百分比、快開 | 填料 | “V”型PTFE,、柔性石墨,、波紋管 | |
| 材質 | 304,、304+STL/PTFE 316,、316+STL/PTFE | ||||
| 執行器 | 氣動:見表8 | ||||
| 電動:見表7 | |||||
| 定位器 | 電氣閥門定位器,、智能型數字定位器 | ||||
| 附件 | 電磁閥、閥位反饋器,、手操機構,、保位閥、空氣過濾減壓器等 | ||||
表2．本體材質為碳鋼
表3．本體材質為不銹鋼
|  | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：
1,、以上為標準的配置結構,，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件,。還可提供用斯太萊合金涂層的硬化閥內件,。針對具體使用溫度，我們有更加合理的螺栓螺母選擇,。
2,、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合,。
3,、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料,。
等百分比特性閥瓣 |
直線特性閥瓣 |
快開特性閥瓣 |
表4．ZRSM電動套筒調節閥尺寸及縮腔型內件與行程額定Cv值：

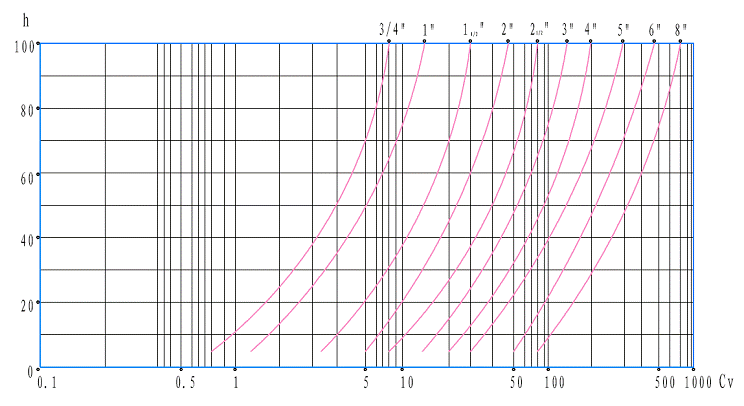

圖1.ZRSM電動套筒調節閥 等百分比特性曲線
圖2.ZRSM電動套筒調節閥 直線特性曲線
表5.電子式執行機構 3810L系列 單位：Mpa
| 執行機構 | 輸出推力(KN) | 閥芯尺寸 Inch(mm) | ||||||||||
| 3/420 | 125 | 1 1/432 | 1 1/240 | 250 | 2 1/265 | 380 | 4400 | 5125 | 6150 | 8200 | ||
| 3810LSA-08 | 1.0 | 2.38 | 1.52 | 0.93 | 0.59 | 0.38 | - | - | - | - | - | - |
| 1.91 | 1.22 | 0.74 | 0.47 | 0.30 | - | - | - | - | - | - | ||
| 3810LSA-20 | 2.0 | 4.77 | 3.05 | 1.86 | 1.19 | 0.76 | 0.45 | - | - | - | - | - |
| 3.82 | 2.44 | 1.49 | 0.95 | 0.61 | 0.36 | - | - | - | - | - | ||
| 3810LSB-30 | 4.0 | - | - | 2.79 | 1.79 | 1.14 | 0.67 | 1.21 | 0.28 | 0.18 | 0.12 | 0.03 |
| - | - | 2.23 | 1.43 | 0.91 | 0.54 | 0.96 | 0.22 | 0.14 | 0.10 | 0.02 | ||
| 3810LSB-50 | 8.0 | - | - | 4.66 | 2.98 | 1.91 | 1.13 | 1.51 | 0.47 | 0.30 | 0.21 | 0.08 |
| - | - | 3.73 | 2.38 | 1.52 | 0.90 | 1.20 | 0.38 | 0.24 | 0.16 | 0.06 | ||
| 3810LSB-60 | 10.0 | - | - | - | - | - | 1.35 | 2.34 | 0.57 | 0.36 | 0.25 | 0.11 |
| - | - | - | - | - | 1.08 | 1.87 | 0.45 | 0.29 | 0.20 | 0.08 | ||
| 3810LSB-99 | 12.0 | - | - | - | - | - | 2.26 | 2.92 | 0.95 | 0.61 | 0.42 | 0.20 |
| - | - | - | - | - | 1.80 | 2.33 | 0.76 | 0.48 | 0.33 | 0.15 | ||
| 3810LSB-160 | 14.0 | - | - | - | - | - | - | - | - | 0.97 | 0.67 | 0.35 |
| - | - | - | - | - | - | - | - | 0.78 | 0.54 | 0.27 | ||
※以上推薦使用壓差等只是相對而言,，針對各種壓差會有多種配置組合，對于復雜的控制系統請您與我公司技術部門聯系,，我們有多年的過程控制產品生產的經驗,，為您提供更合理的執行機構配置。
