ZJHF46系列精小型氣動襯氟調節閥采用頂部導向結構，配用多彈簧執行機構,，具有結構緊湊,、重量輕、動作靈敏,、流體通道呈S流線型,、壓降損失小、閥容量大,、流量特性精確,、拆裝方便等優點。氣動襯四氟調節閥廣泛應用于精確控制氣體,、液體等介質的工藝參數對壓力,、流量、溫度,、液位保持在給定值,。特別適用于允許泄漏量小且閥前后壓差不大的場合。本系列產品有標準型,、調節切斷型,。產品公稱壓力等級有PN0.6,、1.0、1.6,、2.5,、class 150LB；公稱通徑范圍DN20~300;使用溫度由-20℃~+200℃范圍內多種檔次,；泄漏等級VI級,，流量特性為線性或等百分比。
ZJHF46系列精小型氣動襯氟調節閥是氣動單元組合儀表中的執行單元,，配用電—氣轉換裝置之后,，也可進入電動單元組合儀表系統，他接受來自調節儀表的信號,，直接改變調介質(如液體,、氣體、蒸汽等)的流量,，使被控工藝參數(如溫度,、壓力、流量等)保持在給定值,。
調節閥是由氣動薄膜執行機構與調節機構二部分組成，其結構與原理見下圖

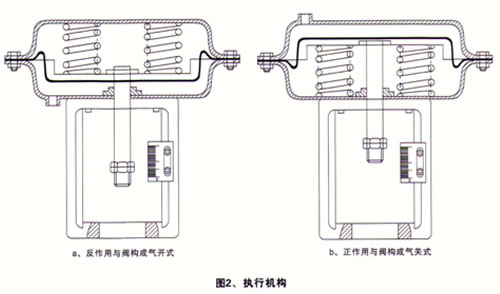

執行機構是氣動調節閥生產過程自動控制系統的重要組成部分,，其有正反兩種作用形式，當信號壓力增加,，推桿伸出膜室的叫正作用,，與閥配合構成氣關式（如圖2a）。當信號壓力增加,，推桿推出膜室的叫反作用,，與閥配合構成氣開式（如圖2b）。氣動襯四氟調節閥原理：當信號壓力輸入膜室后,，在膜片上產生推力,，壓縮彈簧，使推桿移動,，帶動閥桿,，改變閥芯與閥座之間的流通面積，知道彈簧的反作用與信號壓力作用在膜片上的推力想平衡,，從而達到自動調節工藝參數之目的,。
| 公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||
| 閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||||||||||||
| 額定流量系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 | ||||||||||||||
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |||||||||||||||
| 公稱壓力MPa | 0.6、1.0,、1.6,、2.5 | ||||||||||||||||||||||||||||||
| 行程 mm | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||||||||||||||||
| 膜片有效面積Ae（cm） | 280 | 400 | 630 | 1000 | 16000 | ||||||||||||||||||||||||||
| 流量特性 | 直線、等百分比 | ||||||||||||||||||||||||||||||
| 工作溫度 ℃ | -30℃~+150℃ | ||||||||||||||||||||||||||||||
| 固有可調比R | 50：1 | ||||||||||||||||||||||||||||||
| 信號范圍Pr | 20~100,、40~200,、20~60、60~100,、80~240 | ||||||||||||||||||||||||||||||
| 氣源壓力MPa | 0.14,、0.4 | ||||||||||||||||||||||||||||||
| 允許壓差MPa | 不限帶定位器 | 5.3 | 3.7 | 23 | 13 | 0.85 | 0.74 | 0.47 | 0.30 | 0.27 | 0.18 | 0.11 | 0.12 | 0.08 | 0.05 | 0.04 | 0.03 | ||||||||||||||
| 帶定位器 | 6.4 | 6.4 | 5.5 | 3.01 | 2 | 1.7 | 1.1 | 0.71 | 0.63 | 0.41 | 0.26 | 0.28 | 0.20 | 0.11 | 0.08 | 0.05 | |||||||||||||||
| 接管螺紋 | M16*15 | ||||||||||||||||||||||||||||||
| 項目 | 一般調節閥 | 中溫(柔性石墨填料)或波紋管密封調節閥 | ||||||||||||||||
| 不帶定位器 | 帶定位器 | 不帶定位器 | 帶定位器 | |||||||||||||||
| 基本識差% | ±5 | ±1 | ±15 | ±4 | ||||||||||||||
| 回 差% | ±3 | ±1 | ±10 | 3 | ||||||||||||||
| 死 區% | ±3 | ±0.4 | ±8 | 1 | ||||||||||||||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1 | ±6 | ±2.5 | ||||||||||||
| 終點 | ±5 | ±15 | ||||||||||||||||
| 氣關 | 始點 | ±5 | ±15 | |||||||||||||||
| 終點 | ±5 | ±6 | ||||||||||||||||
| 額定形成偏差% | 2.5 | 2.5 | 6 | 2.5 | ||||||||||||||
| 允許泄漏量 | 調節型L/h | 10-4×閥額定容量JP | ||||||||||||||||
| 調節切斷閥 | 閥座直徑 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||
| 允許泄漏量 | 軟密封：VI級 | |||||||||||||||||
| 額定流量系數偏差% | ±10 | |||||||||||||||||
| 固有流量特性偏差 | 符合IEC534-1976和GB/T 13927中規定的斜率要求 | |||||||||||||||||
| 零件名稱 | 材 料 |
| 閥體,、閥蓋 | HT200、ZG230~450,、ZG1Cr18Ni9Ti |
| 襯里材料 | F46、F4,、F3,、PO、PE,、X,、X3、PFA |
| 閥 芯 | 1Cr18Ni9Ti |
| 波紋管 | F4 |
| 填 料 | 聚四氟乙烯,、柔性石墨 |
| 彈 簧 | 60Si2Mn |
| 膜 蓋 | A3 |
| 閥桿,、推桿 | 2Cr13/1Cr18Ni9Ti |
| 襯 套 | 2Cr13 |
