氣動開關球閥,氣動o型切斷球閥產品概述

本公司生產的氣動o型切斷球閥是由雙(單)作用氣動活塞式執行器和浮動球閥組成,。亦配行程限位開關、電磁閥,、減壓閥及0.4-0.7MPa氣源可實現開關操作,，并送出二對無源觸點信號指示閥門的開關。氣動o型切斷球閥是以壓縮空氣為動力,，閥桿帶動閥芯在閥體內轉動90°,，以實現全開——全閉的動作，氣動o型切斷球閥按其密封性能可分軟密封閥座及金屬密封閥座,。軟密封閥座適用于溫度≤260°的場合,，金屬硬密封閥座適用于溫度≤500°的場合。氣動o型切斷球閥具有結構緊湊,、體積小,、行可靠、密封性好,、維修容易等特點,。氣動o型切斷球閥廣泛的應用于石油、化工,、輕工,、制藥、造紙等工業自動控制系統中,。

氣動切斷球閥主要技術參數

閥體

閥體形式	直通鑄造球型閥
公稱通徑	DN15～300mm
公稱壓力	PN1.6,、2.5、4.0,、6.4 MPa,；ANSI 150、300LB ,；JIS 10,、20、30K
法蘭標準	JIS,、ANSI,、GB,、JB、HG等
連接形式	法蘭式,、螺紋式,、焊接式
閥蓋形式	整體式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料,、石棉編織填料,、柔性石墨

閥內件

閥芯形式	O型球體閥芯
流量特性	快開特性

執行機構

執行器型號	GT、SR,、ST,、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4",、G1/8",、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO),；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL),；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥,、空氣過濾減壓器,、保位閥、行程開關,、閥位傳送器,、手輪機構等

注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱,。

氣動切斷球閥流量系數Kv

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359

氣動切斷球閥主要性能規范

試驗壓力(MPa)	公稱壓力(MPa)					壓力級(class)			JIS(K)
試驗壓力(MPa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
氣密試驗	0.4～0.7MPa

氣動o型切斷球閥主要零件材料

1	左閥體	WCB,、CF8、CF8M,、CF3M
2	右閥體	WCB,、CF8、CF8M,、CF3M
3	閥座	PEFE,、PPL、304,、316
4	球體	2Cr13,、304、316
5	閥桿	2Cr13,、304,、316
6	密封填料	PTFE/柔性石墨
7	填料壓蓋	WCB、CF8,、CF8M,、CF3M

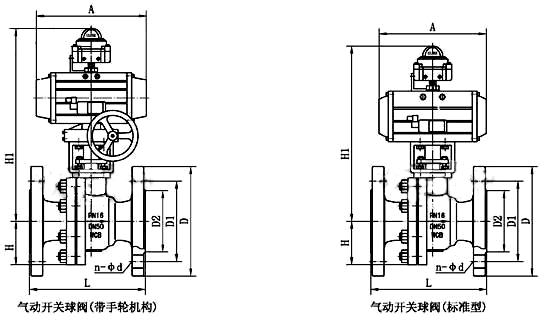

氣動切斷球閥主要外形及連接尺寸

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根據所配執行機構而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A,、A1	根據閥門所需力矩而定，配置機型不同,，外形尺寸也不相同

注：以上參數均以國標PN1.6MPa為準,，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據,，另由于產品改進技術創新參數可能有一定變化,，請咨詢公司技術部門索取最新數據。
